Configurar CADViewer

CADViewer es un producto de terceros que puede integrarse en OpenKM para proporcionar una previsualización de documentos AutoCAD.

Habilite la extensión CADViewer Preview en el selector Misc > Extensions del perfil. Consulte Habilitar extensiones para más detalles.

Se necesitan algunas propiedades de configuración:

Campo / Propiedad	Tipo	Descripción
extension.cadviewer.license.key	String	La clave de frontend de CADViewer. La licencia por defecto solo funciona con instalaciones locales. Es el previsualizador CAD en JavaScript.
extension.cadviewer.autoxchange	String	Ruta a la utilidad autoxchange. Se usa en la generación de miniaturas, la vista previa y la conversión a PDF.
extension.cadviewer.linklist	String	Ruta a la utilidad linklist. Extrae texto y metadatos de documentos DWG.
extension.cadviewer.dwglist	String	Ruta a la utilidad dwglist. Obtiene las XREFs de documentos DWG. También se usa en la generación de miniaturas, la vista previa y la conversión a PDF.
extension.cadviewer.sibling.xrefs	Boolean	Cuando este parámetro es true, las referencias de los ficheros de AutoCAD deben estar todas en la misma carpeta. Si es false, las referencias de ficheros de AutoCAD pueden almacenarse en cualquier lugar del árbol de taxonomía. En este caso, tenga en cuenta que debe evitar la duplicación de nombres de documento. Existe una automatización llamada CheckUniqueDocumentName que puede ayudarle a mantener esta restricción.
extension.cadviewer.debug	Boolean	Establézcalo en true para ver en el fichero de registro los comandos ejecutados durante la conversión. Solo con fines de depuración.
extension.cadviewer.remove.temp.files	Boolean	Establézcalo en false para conservar los ficheros temporales creados durante la conversión. Solo con fines de depuración.
extension.cadviewer.qr.url	String	La URL de la aplicación de código QR: http://openkm.your-domain.com/qrcad/
extension.cadviewer.qr.user	String	Nombre del usuario de la aplicación de código QR.
extension.cadviewer.qr.password	Password	La contraseña del usuario de la aplicación de código QR.
extension.cadviewer.qr.pos_x	Integer	Porcentaje X desde la esquina inferior izquierda donde colocar el código QR en el fichero de AutoCAD.
extension.cadviewer.qr.pos_y	Integer	Porcentaje Y desde la esquina inferior izquierda donde colocar el código QR en el fichero de AutoCAD.
extension.cadviewer.qr.width	Integer	Ancho del código QR como porcentaje.

Estas utilidades pueden descargarse desde https://cadviewer.com/alldownloads/

CADViewer tiene varias licencias:

axlic.key: es la licencia del ejecutable autoxchange. Debe colocarse en el mismo directorio que el ejecutable, normalmente la carpeta $TOMCAT_HOME/bin/cadviewer.
dl_lic.key: es la licencia del ejecutable dwglist. Debe colocarse en el mismo directorio que el ejecutable, normalmente la carpeta $TOMCAT_HOME/bin/cadviewer.
dm_lic.key: es la licencia del ejecutable dwgmerge. Debe colocarse en el mismo directorio que el ejecutable, normalmente la carpeta $TOMCAT_HOME/bin/cadviewer.
ll_lic.key: es la licencia del ejecutable linklist. Debe colocarse en el mismo directorio que el ejecutable, normalmente la carpeta $TOMCAT_HOME/bin/cadviewer.
Licencia del previsualizador CAD en JavaScript: esta clave de licencia se configura mediante la propiedad de configuración extension.cadviewer.license.key.

Si tiene problemas con la conversión, intente ejecutarla desde la línea de comandos. Por ejemplo, esto realizaría una conversión a PDF:

$ ./autoxchange -i=test.dwg -f=pdf

En Linux, asegúrese de haber configurado correctamente LD_LIBRARY_PATH. En Windows, el programa puede fallar porque falta VCRUNTIME140.DLL. Si ve este error, descargue el Microsoft Visual C++ 2015 Redistributable desde https://www.microsoft.com/en-us/download/details.aspx?id=52685 e instálelo.

También existe un script que puede ayudar estableciendo la ruta de librerías correcta:

$ ./cad2svg test.dwg

El fichero “test.svg” resultante puede visualizarse con cualquier navegador y así comprobar si la licencia se configuró correctamente.

Para ver las referencias externas de cada documento de AutoCAD, habilite la extensión External Tab Document en el selector Misc > Extensions del perfil. Consulte Habilitar extensiones para más detalles.

Configuración de automatizaciones:

Nombre	Evento	En	Validaciones	Acciones
CAD Create	Document create	post	Type: NameMatches Param 0: .+\.[dD][wW][gG]	Type: NewCadReferences Order: 0
CAD Update Pre	Document update	pre	Type: NameMatches Param 0: .+\.[dD][wW][gG]	Type: DelCadReferences Order: 0
CAD Update Post	Document update	post	Type: NameMatches Param 0: .+\.[dD][wW][gG]	Type: NewCadReferences Order: 0
CAD Delete	Document delete	pre	Type: NameMatches Param 0: .+\.[dD][wW][gG]	Type: DelCadReferences Order: 0
CAD Folder Delete	Folder delete	pre	Type: PathContains Param 0: /okm:root	Type: DelCadReferences Order: 0

Si está usando la interfaz antigua, necesita usar una extensión, pero tenga en cuenta que dejará de estar soportada próximamente.

Para ver las referencias externas de cada documento de AutoCAD, debe establecer el valor de la clave de configuración extension.external.tab.document. Para ello, vaya a Administration > Configuration y establezca el valor apropiado para esta clave:

extension.external.tab.document = References;/openkm/frontend/XRefs

Puede usar esta sentencia SQL para establecer la propiedad de configuración. Vaya a Administration > Utilities > Database query y ejecute:

INSERT INTO OKM_CONFIG (CFG_KEY, CFG_TYPE, CFG_VALUE) VALUES ('extension.external.tab.document', 'list', 'References;/openkm/frontend/XRefs');

Solución de problemas

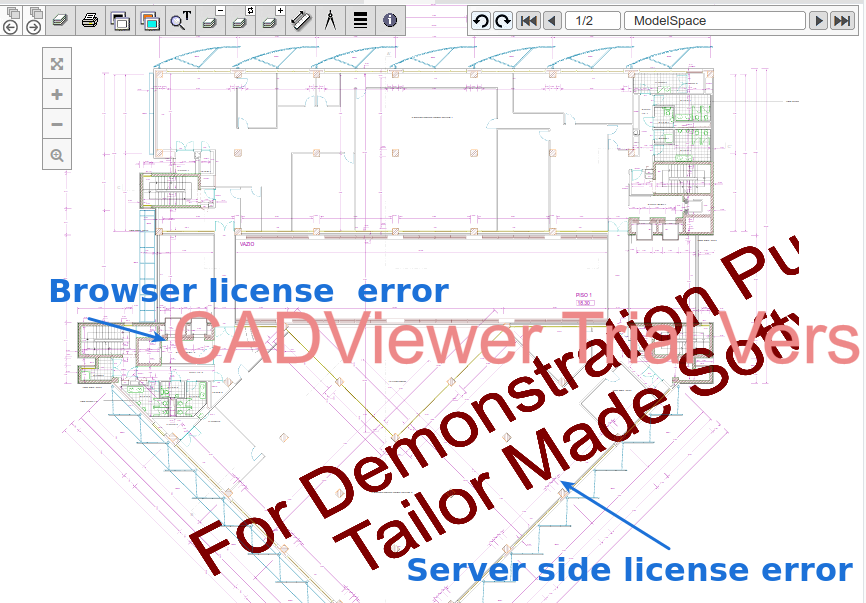

Principalmente hay dos problemas de licencia: uno relacionado con la licencia del navegador (lado del cliente) y otro relacionado con las utilidades de conversión del lado del servidor.

Lado del cliente (navegador)

Estos problemas están relacionados con el previsualizador JavaScript de CADViewer. La licencia establecida en la propiedad de configuración extension.cadviewer.license.key es incorrecta.

Puede identificar este problema por la marca de agua “CADViewer Trial Version”.

Para resolver este problema, establezca la clave correcta en la propiedad de configuración extension.cadviewer.license.key y actualice el navegador.

Lado del servidor (utilidades)

Estos problemas los generan las utilidades de conversión de CADViewer instaladas en el servidor. La licencia se configura en el fichero de servidor axlic.key.

Puede identificar este problema por la marca de agua “For Demonstration Purposes / Tailor Made Software”.

Para solucionar este problema, copie el fichero de licencia axlic.key correcto al servidor de OpenKM. Una vez copiado, vaya a Administration > Utilities > Clean Conversion Cache y limpie la caché de SVG.

Puede verificar la licencia de esta forma:

$ ax2023 -verify

Este parámetro solo está disponible en versiones recientes de AutoXchange.
